Installation de PAC : les 8 points de contrôle critiques qu’un artisan peut négliger

L’installation d’une pompe à chaleur (PAC) est une promesse majeure : celle de réduire vos factures énergétiques tout en améliorant votre confort. Face à l’engouement pour ce système, le marché est en pleine expansion. D’ailleurs, une installation sur trois effectuée au premier trimestre 2024 concerne une PAC air/eau, un volume qui met une pression considérable sur les carnets de commandes des artisans. Si le choix d’un professionnel certifié RGE QualiPAC est un prérequis indispensable, il ne constitue malheureusement pas une garantie absolue contre les malfaçons.

La véritable durabilité de votre équipement, estimée entre 15 et 20 ans, ne se joue pas sur le papier du devis, mais dans l’exécution méticuleuse de gestes techniques précis. Un artisan pressé ou moins scrupuleux peut être tenté de prendre des raccourcis sur des étapes jugées « invisibles » pour le client. Ces anomalies silencieuses, indétectables au moment de la réception du chantier, sont pourtant des bombes à retardement qui peuvent diviser par deux la durée de vie de votre compresseur ou causer des dégâts importants dans votre logement.

Cet article n’a pas pour but de vous transformer en frigoriste, mais de vous armer. Il vous donne les clés d’un conducteur de travaux pointilleux, capable d’identifier les 8 points de contrôle critiques. En apprenant à poser les bonnes questions et à repérer les signaux d’alerte, vous passez du statut de client passif à celui de gardien de votre propre investissement, garantissant ainsi performance, sécurité et longévité à votre installation.

Pour vous guider dans cette mission de contrôle qualité, nous avons structuré cet audit en huit points techniques fondamentaux. Chaque étape représente un potentiel point de défaillance critique qu’il est impératif de surveiller attentivement durant le chantier.

Tirage au vide : pourquoi cette étape de 30 minutes est non négociable pour votre compresseur ?

Le tirage au vide est l’opération la plus abstraite pour un non-initié, et donc la plus facile à bâcler. Elle consiste à utiliser une pompe à vide pour retirer tout l’air et l’humidité résiduelle des tuyauteries en cuivre avant d’y injecter le fluide frigorigène. Un artisan pressé pourrait réduire cette étape à quelques minutes, voire l’omettre. C’est une erreur fatale pour le cœur de votre système : le compresseur. L’humidité mêlée au fluide et à l’huile crée de l’acidité, qui va ronger les composants internes et entraîner une panne prématurée et coûteuse.

Cette « anomalie silencieuse » est indétectable au démarrage mais ses effets sont dévastateurs à moyen terme. Un cas documenté sur une installation Hitachi illustre parfaitement le risque : suite à un tirage au vide insuffisant, un technicien SAV a constaté que le fluide et l’huile étaient si contaminés par l’humidité qu’il a fallu une intervention lourde de plusieurs jours pour tenter de sauver le système. La vigilance sur ce point de contrôle est donc primordiale.

Plots anti-vibratiles ou support mural : comment empêcher votre mur de résonner ?

Une pompe à chaleur en fonctionnement génère naturellement des vibrations. La question n’est pas de les supprimer, mais de les isoler pour qu’elles ne se transmettent pas à la structure de votre maison. Un bruit sourd et permanent qui résonne dans le salon ou une chambre est souvent le symptôme d’une mauvaise isolation vibratoire de l’unité extérieure. C’est un problème de confort majeur, mais qui peut aussi, dans les cas extrêmes, affecter le bâti. Le choix et la pose des supports sont donc un point de contrôle essentiel.

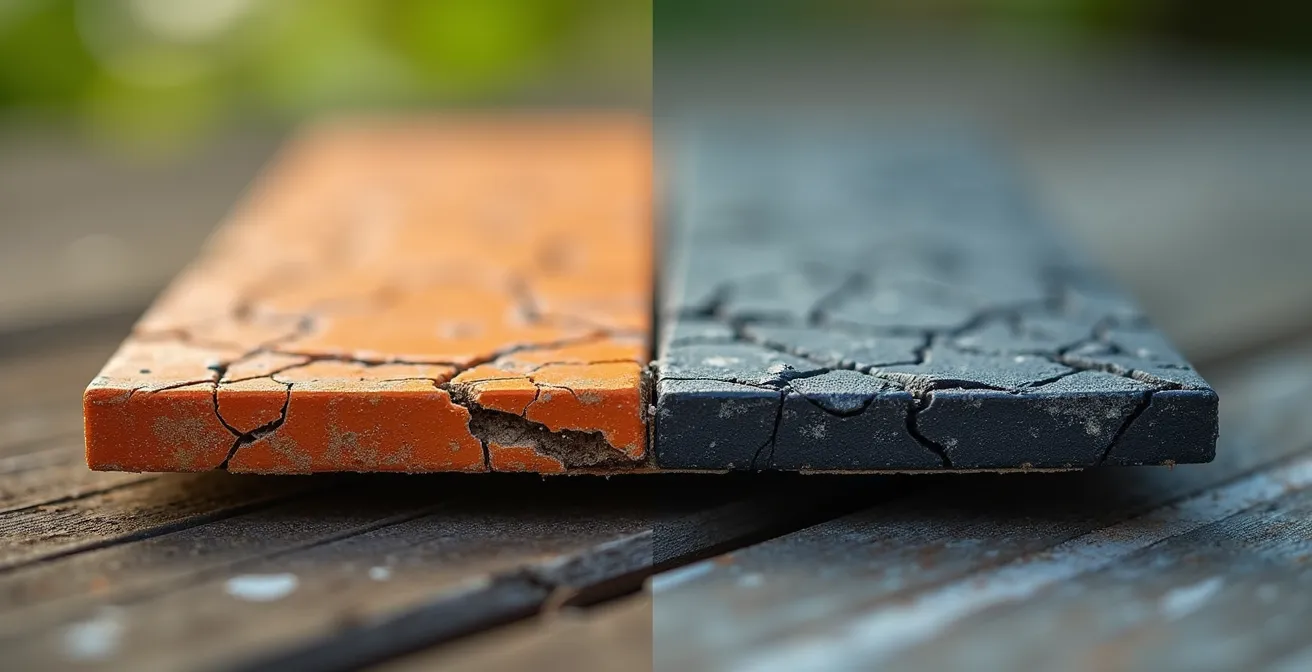

L’erreur la plus fréquente est l’utilisation de plots en caoutchouc bas de gamme, posés directement sur une dalle béton non désolidarisée, ou un support mural fixé sans silentblocs adaptés. Ces matériaux de piètre qualité se dégradent rapidement avec les UV et les variations de température, perdant toute leur capacité d’amortissement. Le résultat est une transmission directe des vibrations au sol ou au mur porteur.

L’enjeu n’est pas que phonique. Comme le rappellent des experts, lorsque la PAC est structurellement liée au bâtiment (par exemple via un plancher chauffant), les défauts d’installation peuvent être suffisamment graves pour activer la garantie décennale. Une expertise technique a ainsi pu démontrer que les problèmes de vibrations transmises par une mauvaise isolation peuvent compromettre la structure même du bâtiment, ce qui souligne la criticité de ce point.

L’erreur de dimensionnement qui tue votre compresseur en 3 hivers

Le dimensionnement de la pompe à chaleur est l’acte fondateur de votre installation. Une PAC sous-dimensionnée peinera à chauffer votre logement par grand froid, vous obligeant à surutiliser une résistance électrique d’appoint très énergivore. Mais le risque le plus insidieux vient du surdimensionnement. Une PAC trop puissante atteindra trop vite la température de consigne et s’arrêtera, pour redémarrer quelques minutes plus tard. Ces cycles courts et répétés (« short cycling ») provoquent une usure accélérée et fatale du compresseur. C’est la garantie d’une panne majeure en quelques hivers seulement.

L’enjeu financier est considérable. En effet, selon une enquête sur la fiabilité des équipements, près d’un propriétaire sur trois affronte au moins une panne, avec une facture moyenne d’intervention de 1500€. Une grande partie de ces pannes est directement liée à un défaut de conception initial. Méfiez-vous des calculs simplistes « à la louche » (type 100W/m²), qui ne tiennent pas compte des spécificités de votre maison. Un dimensionnement sérieux repose sur une étude thermique détaillée.

• Exigez une étude thermique : Le calcul des déperditions doit être fait pièce par pièce, en tenant compte de l’isolation, des surfaces vitrées, de l’orientation et de votre zone climatique.
• Vérifiez les normes : Le calcul doit se baser sur des standards reconnus comme le DTU 65.16.
• Analysez les performances par grand froid : Le devis doit mentionner le COP (Coefficient de Performance) à -7°C, pas seulement le COP flatteur à +7°C. C’est cet indicateur qui révèle la vraie capacité de la machine en hiver.
• Attention à la marge de sécurité : Une bonne pratique consiste à couvrir 100% à 120% des déperditions maximales, mais jamais plus. Au-delà, le risque de cycles courts est trop élevé.

Nord ou Sud : où placer la sonde extérieure pour une régulation parfaite ?

La régulation de votre pompe à chaleur, aussi appelée « loi d’eau », est le cerveau de votre système de chauffage. Elle ajuste en permanence la température de l’eau envoyée dans vos radiateurs ou votre plancher chauffant en fonction de la température extérieure. Pour que ce cerveau fonctionne correctement, il a besoin d’une information fiable. Cette information provient d’un seul et unique capteur : la sonde de température extérieure. Son emplacement est donc stratégique, et une erreur à ce niveau peut saboter toute la performance de votre installation.

La règle d’or est simple : la sonde doit mesurer la température la plus stable et la plus représentative possible. Il faut donc impérativement la placer sur une façade Nord ou Nord-Est, à l’abri du soleil direct, du vent et de toute source de chaleur (sortie de VMC, fenêtre de cuisine…). Une sonde placée sur une façade Sud serait chauffée par le soleil en journée. La PAC « croirait » qu’il fait plus chaud dehors et réduirait le chauffage, créant une sensation de froid dans la maison, pour surcompenser plus tard. Ces erreurs de régulation sont une cause majeure d’inconfort et de surconsommation, confirmée par le fait que plus de 25% des utilisateurs jugent la température intérieure insuffisante dans les maisons anciennes.

Les erreurs de placement sont fréquentes. Une analyse des chantiers rapides met en évidence que des réglages de la ‘loi d’eau’ approximatifs pénalisent gravement le rendement global, souvent à cause d’un mauvais emplacement de l’unité extérieure ou de sa sonde. La position de ce petit boîtier est un point de contrôle simple, mais qui en dit long sur le soin apporté par l’installateur.

L’erreur de pente sur l’évacuation qui va inonder votre mur dans 6 mois

En mode climatisation (et lors des cycles de dégivrage en hiver), une pompe à chaleur produit de l’eau par condensation. Cette eau, appelée condensats, doit être évacuée en permanence. C’est une autre « anomalie silencieuse » potentiellement dévastatrice. Une évacuation mal conçue peut entraîner un refoulement de l’eau à l’intérieur de l’unité, puis une infiltration lente et invisible dans vos murs. Les conséquences ? Taches d’humidité, moisissures, dégradation du placo et odeurs nauséabondes, des dégâts qui peuvent n’apparaître que plusieurs mois après l’installation.

L’erreur la plus courante est un défaut de pente du tuyau d’évacuation. Pour un écoulement gravitaire naturel, ce tuyau doit présenter une pente continue d’au moins 2% sur toute sa longueur. Le moindre « ventre » (contre-pente) créera un point de stagnation, un siphon involontaire qui finira par se boucher avec les impuretés et provoquer le débordement du bac à condensats de l’unité intérieure. Un entretien régulier est certes crucial pour la longévité, mais il ne peut corriger un défaut de conception initial. Un contrôle annuel par un professionnel peut permettre de détecter ces anomalies, mais il est préférable de s’assurer de la conformité dès l’installation.

Voici les points de contrôle pour une évacuation pérenne :

• Vérifiez visuellement la pente du tuyau. Elle doit être régulière et sans point bas.
• Assurez-vous qu’il n’y a pas de siphon non prévu par le fabricant.
• En sortie extérieure, le tuyau doit être protégé contre le gel pour ne pas se boucher en hiver.
• Le test ultime : demandez à l’installateur de verser un verre d’eau dans le bac de l’unité intérieure et vérifiez que l’écoulement se fait rapidement et complètement à l’extérieur.

Pourquoi il est interdit de brancher la clim sur le même circuit que les prises du salon ?

Passons à la partie électrique, un domaine où le laxisme n’est pas permis en raison des risques directs pour votre sécurité. Une pompe à chaleur est un appareil de forte puissance. La brancher sur un circuit de prises existant est une erreur grave et une non-conformité flagrante à la norme électrique en vigueur. Cela peut provoquer des surcharges, des disjonctions intempestives et, dans le pire des cas, un risque d’échauffement des câbles et d’incendie.

Un expert électricien RGE le rappelle sans détour dans le guide des installations de pompes à chaleur, pour écarter toute ambiguïté sur ce point crucial :

Ce n’est pas un ‘conseil’ mais une obligation de la norme électrique NF C 15-100. Cette norme impose un circuit spécialisé (câble et disjoncteur dédiés) pour les appareils de chauffage/climatisation.

– Expert électricien RGE, Guide CEDEO sur les installations de pompes à chaleur

Un circuit dédié signifie qu’une nouvelle ligne doit être tirée depuis votre tableau électrique jusqu’à l’unité extérieure, avec une section de câble adaptée à la puissance et à la distance. Toute autre solution est un bricolage dangereux. Sachez qu’en cas de non-conformité, vous êtes protégé par la loi. La garantie de parfait achèvement couvre tous les défauts signalés dans l’année suivant l’installation et oblige l’installateur à reprendre son travail à ses frais pour corriger les erreurs, y compris électriques.

Disjoncteur courbe D : pourquoi votre installation électrique standard ne suffit pas ?

Même avec un circuit dédié, un autre détail électrique crucial est souvent négligé : le type de disjoncteur. Votre tableau électrique est probablement équipé de disjoncteurs standards de « courbe C », parfaits pour les prises et l’éclairage. Cependant, une pompe à chaleur, comme tout appareil à moteur, provoque un pic d’intensité très élevé au démarrage. Un disjoncteur de courbe C interprétera ce pic normal comme un court-circuit et disjonctera, coupant l’alimentation de votre PAC de manière intempestive.

L’installation d’un disjoncteur de courbe D est donc impérative. Ce type de disjoncteur est spécifiquement conçu pour tolérer ces forts courants d’appel au démarrage sans se déclencher, tout en assurant une protection efficace en cas de réel problème. Si votre PAC fait sauter les plombs à chaque démarrage, c’est le premier point à vérifier. Il ne s’agit pas d’un « caprice » de l’appareil, mais du signe d’une protection électrique inadaptée.

Pour éviter ce genre de désagrément, voici les points électriques à vérifier sur le devis, avant même le début des travaux :

• Le devis doit mentionner explicitement un disjoncteur magnétothermique de courbe D, dont le calibre (en Ampères) est adapté à la puissance de la PAC.
• La création d’une ligne dédiée depuis le tableau doit être clairement chiffrée.
• Le calcul de la section du câble d’alimentation (en mm²) doit être justifié en fonction de la puissance et de la longueur de la ligne.
• Le devis doit stipuler une installation « conforme à la norme NF C 15-100 ». Cette mention écrite vous protège.

Disjoncteur différentiel : pourquoi votre installation standard risque l’incendie avec une PAC ?

Nous abordons ici le dernier rempart de votre sécurité électrique, et sans doute le plus méconnu : l’interrupteur différentiel. Son rôle est de vous protéger contre les risques d’électrocution en coupant le courant dès qu’il détecte une fuite. Or, l’électronique de puissance d’une PAC (variateur de vitesse) peut générer des courants de fuite spécifiques que les différentiels standards de « Type AC », présents dans la plupart des logements, ne sont pas capables de détecter. C’est une faille de sécurité majeure.

La norme NF C 15-100 est formelle : le circuit d’une pompe à chaleur doit être protégé par un interrupteur différentiel de Type A, voire de Type F ou Hpi (haute immunité), qui sont conçus pour fonctionner avec l’électronique moderne et éviter les déclenchements intempestifs. L’installation d’un différentiel de Type A en tête de la ligne dédiée à la PAC n’est donc pas une option « premium », mais une obligation réglementaire pour assurer votre protection. Un installateur qui se contente de se raccorder sous un différentiel Type AC existant commet une faute professionnelle grave.

Cette vérification finale boucle votre audit de l’installation. Elle est la signature d’un travail réalisé dans les règles de l’art, où performance et sécurité sont traitées avec la même rigueur. Pour une tranquillité d’esprit totale, voici les ultimes vérifications administratives et techniques à effectuer :

• Contrôlez le type de différentiel protégeant la ligne de la PAC sur le tableau final.
• Demandez une copie de l’assurance décennale et de l’attestation de capacité à manipuler les fluides frigorigènes de l’installateur.
• Vérifiez la validité de sa certification RGE QualiPAC sur l’annuaire officiel France Rénov’.
• Exigez une copie du rapport de mise en service, document qui atteste des réglages et des mesures effectués à la fin du chantier.

Votre vigilance est votre meilleure garantie. Pour vous assurer que votre installation respecte toutes les règles de l’art, exigez de votre artisan un rapport de mise en service détaillé et conservez précieusement ce guide comme votre cahier des charges de contrôle.
