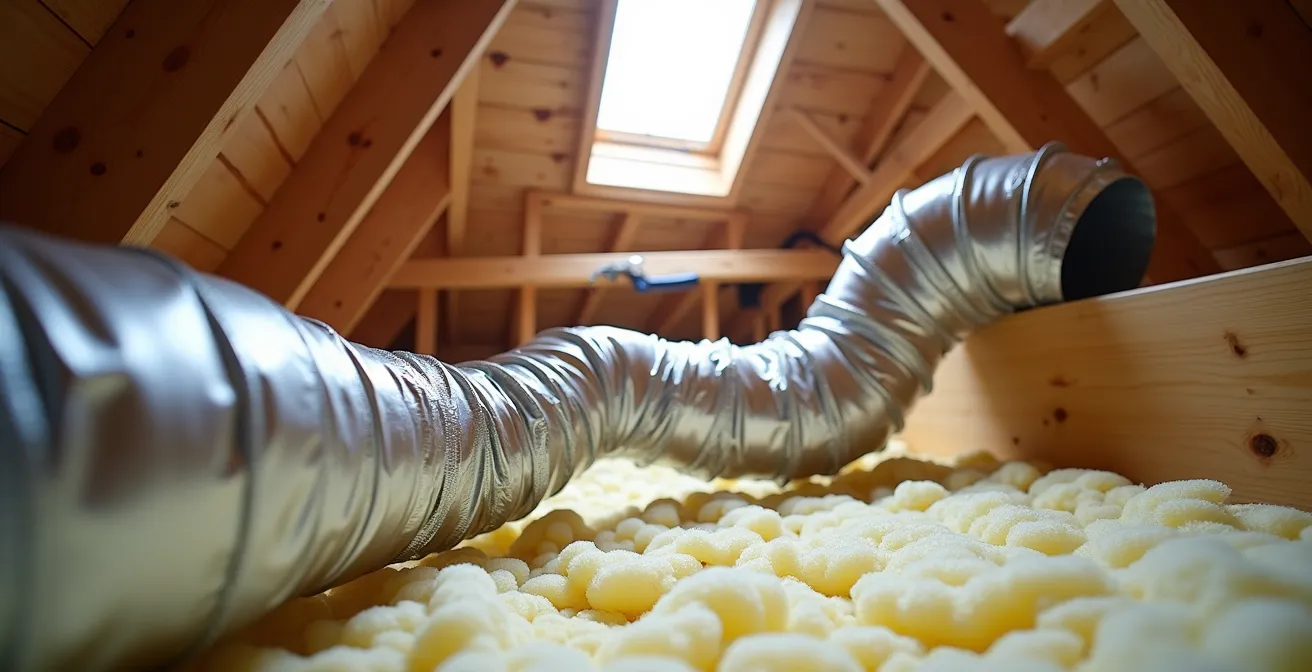

Gaines souples ou rigides : quel impact sur le débit d’air et le bruit de votre installation ?

Vous avez investi dans un système de climatisation gainable, la solution la plus discrète et esthétique pour un confort thermique total. Vous imaginez déjà une température homogène dans toute la maison, sans le moindre bruit. Pourtant, la réalité peut parfois être décevante : une chambre qui reste froide, un sifflement constant dans le salon, ou pire, des traces d’humidité au plafond. La plupart des guides se contentent de l’éternel débat : les gaines souples, économiques et faciles à poser, contre les gaines rigides, plus performantes mais plus chères. Cette opposition est une simplification dangereuse.

En tant qu’ingénieur aéraulique, ma perspective est différente. Le réseau de gaines n’est pas un simple accessoire, c’est le système circulatoire de votre maison. Le véritable enjeu n’est pas tant le matériau que la maîtrise des principes physiques qui régissent le flux d’air. Les pertes de charge, la vitesse de l’air, le point de rosée et l’équilibrage aéraulique ne sont pas des notions abstraites réservées aux bureaux d’études. Ce sont les paramètres concrets qui dictent si votre investissement se traduira par un confort absolu ou une source de frustration permanente.

Cet article va au-delà du choix binaire entre souple et rigide. Il vous donnera les clés pour dialoguer avec votre installateur ou pour concevoir vous-même un réseau de distribution d’air qui soit non seulement fonctionnel, mais véritablement parfait : silencieux, efficace et sain. Nous allons décortiquer les erreurs critiques à éviter et les règles physiques à respecter pour que votre système tienne toutes ses promesses.

Pour naviguer à travers les aspects techniques de la conception d’un réseau de distribution d’air efficace, ce guide est structuré pour aborder chaque point critique. Le sommaire ci-dessous vous permettra d’accéder directement aux sections qui vous intéressent le plus.

Coudes et écrasements : l’erreur de pose qui tue la performance de votre réseau

La plus grande source de sous-performance d’un réseau de gaines ne vient pas du matériau, mais de son installation. Imaginez une autoroute fluide soudainement réduite à une seule voie avec un virage en épingle. Le résultat ? Un embouteillage monstre. C’est exactement ce qui se passe pour l’air dans une gaine mal posée. Chaque coude serré, chaque écrasement pour passer une poutre, crée une résistance que l’on nomme perte de charge. Ces pertes forcent le ventilateur de votre unité à travailler plus pour un résultat moindre.

L’impact n’est pas anecdotique. Des études précises montrent qu’un simple coude à 90° mal conçu peut, à lui seul, augmenter les pertes de charge de 30% par rapport à un coude arrondi et bien dimensionné. Multipliez cela par le nombre de coudes nécessaires pour desservir vos pièces, et vous comprenez pourquoi le débit d’air réel peut être drastiquement inférieur à celui annoncé par le fabricant. Un réseau tortueux transforme une gaine rigide performante en un obstacle inefficace, et une gaine souple déjà plus fragile en un véritable frein aéraulique.

La règle d’or est de toujours privilégier les trajectoires les plus directes et les plus douces possibles. Un rayon de courbure large est votre meilleur allié. Plutôt qu’un angle droit brutal, deux coudes à 45° espacés sont toujours préférables pour « casser » l’angle en douceur et préserver la dynamique du flux d’air. La vigilance lors de la pose est donc plus importante que le choix initial du matériau.

Condensation dans les combles : pourquoi vos gaines doivent être isolées comme des murs ?

L’un des problèmes les plus insidieux et destructeurs liés aux réseaux de gaines est la condensation. Il se produit lorsque l’air chaud et humide transporté par la gaine entre en contact avec la paroi froide de celle-ci, qui est à la température de l’espace non chauffé qu’elle traverse (combles, vide sanitaire). C’est le même phénomène que la buée sur une vitre en hiver. Ce passage de l’état gazeux (vapeur) à l’état liquide (eau) se nomme le point de rosée.

Le risque est loin d’être théorique. Des données montrent qu’à une température de combles de 12-14°C, le point de rosée peut être atteint dès que l’humidité relative de l’air intérieur dépasse 70%. Cette eau s’accumule dans les points bas de la gaine, créant des flaques qui peuvent à terme percer le conduit, provoquer des moisissures, dégrader l’isolation de vos combles et endommager vos plafonds.

Pour empêcher ce phénomène, la solution est double : une isolation thermique performante de la gaine (25 mm est un minimum, 50 mm est recommandé) et un pare-vapeur continu et parfaitement scellé sur la face extérieure de l’isolant. Ce pare-vapeur, souvent une feuille d’aluminium, empêche l’humidité de l’air ambiant des combles de pénétrer dans l’isolant et de réduire son efficacité. Traiter l’isolation de vos gaines avec le même sérieux que celle de vos murs est la seule garantie contre ces dégâts des eaux cachés.

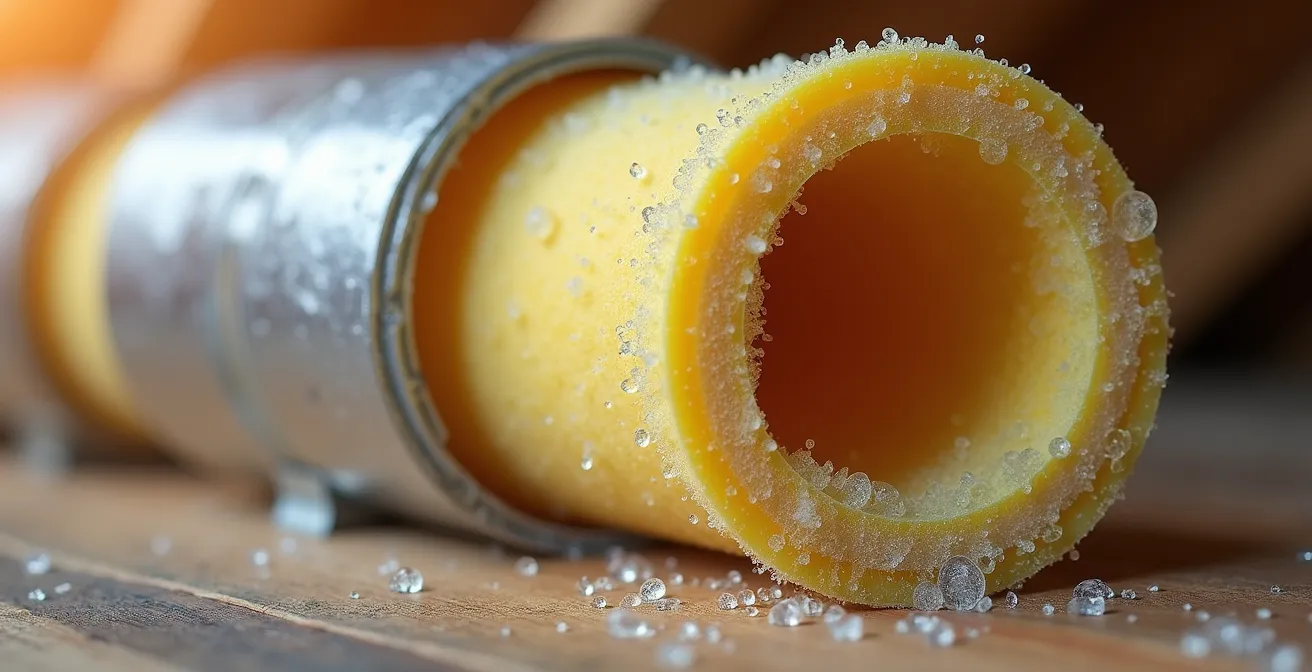

Comme le montre cette coupe, une installation professionnelle se compose de plusieurs couches : le conduit interne, une épaisseur d’isolant conséquente, et une barrière pare-vapeur externe. C’est cet ensemble qui assure à la fois la performance thermique (en évitant que l’air ne se réchauffe ou ne se refroidisse en route) et la protection contre la condensation.

Bouche de 160mm ou 200mm : comment calculer le diamètre pour éviter le bruit de souffle ?

Le sifflement ou le bruit de « souffle » au niveau des bouches de ventilation est la plainte numéro un des utilisateurs de systèmes gainables. Ce bruit n’est pas une fatalité liée au matériel, mais la conséquence directe d’une loi physique simple : pour un débit d’air donné, plus le diamètre du conduit est petit, plus la vitesse de l’air est élevée. Et c’est cette vitesse excessive qui génère le bruit.

Le confort acoustique en aéraulique repose sur une règle d’or : maintenir la vitesse de l’air en dessous d’un certain seuil. Pour les bouches de soufflage dans des pièces de vie ou des chambres, on vise une vitesse maximale de 2,5 m/s pour un silence quasi-total. Au-delà de 3 m/s, le bruit devient perceptible, et au-delà de 4 m/s, il est jugé gênant. Le choix du diamètre de la gaine et de la bouche n’est donc pas esthétique, c’est un calcul de dimensionnement critique pour garantir le silence.

Le tableau suivant, basé sur des données d’ingénierie, illustre parfaitement cette relation. Pour un même débit d’air, passer d’un diamètre à l’autre change radicalement le niveau de confort acoustique.

Cette analyse comparative montre clairement qu’un diamètre supérieur permet de gérer un débit d’air plus important tout en maintenant une vitesse et un niveau sonore acceptables, comme l’indique une analyse détaillée du dimensionnement des installations.

La leçon est claire : vouloir faire passer un débit de 500 m³/h dans une gaine de 160 mm est une garantie de nuisance sonore. Pour une grande pièce de vie nécessitant un fort débit, opter pour un diamètre de 200 mm ou même 250 mm n’est pas un luxe, mais une nécessité technique pour atteindre le silence. Surdimensionner légèrement les gaines est la meilleure assurance contre le bruit.

La chambre du fond ne chauffe pas : comment régler les registres d’équilibrage ?

C’est un scénario classique : le salon près de l’unité intérieure est une véritable fournaise, tandis que la chambre située au bout du couloir peine à atteindre une température confortable. Ce problème n’est pas dû à un manque de puissance de votre système, mais à un défaut d’équilibrage aéraulique. L’air, comme l’eau, suit toujours le chemin de moindre résistance. Les bouches les plus proches du caisson reçoivent naturellement un débit d’air beaucoup plus important que les bouches les plus éloignées, qui sont au bout de gaines plus longues et avec plus de coudes.

Pour corriger ce déséquilibre, les réseaux de qualité sont équipés de registres de réglage, des volets métalliques situés à l’intérieur des gaines, généralement près du plénum de soufflage. Leur rôle est de créer une perte de charge volontaire pour « brider » les branches les plus favorisées et forcer l’air à se répartir plus équitablement dans tout le réseau. Le réglage de ces registres est une étape cruciale de la mise en service. Un professionnel utilisera un anémomètre pour mesurer le débit à chaque bouche et ajuster les registres jusqu’à obtenir une répartition homogène.

Pour un autoconstructeur sans matériel professionnel, une méthode approximative mais efficace existe. Elle consiste à ouvrir tous les registres à fond, puis à utiliser un grand sac poubelle (100L par exemple) pour chronométrer le temps de remplissage à chaque bouche. En commençant par réduire le registre de la bouche qui remplit le sac le plus vite (celle avec le plus fort débit), et en répétant les mesures, il est possible d’atteindre un équilibre acceptable où toutes les bouches remplissent le sac dans un temps similaire.

Alu, PVC ou tissu : quel matériau pour un air plus sain et moins d’odeurs ?

Au-delà de la performance thermique et acoustique, le matériau de vos gaines a un impact direct sur la qualité de l’air intérieur (QAI) et la facilité de maintenance. La surface interne de la gaine est en contact permanent avec l’air que vous respirez. Une surface rugueuse ou propice à l’électricité statique peut devenir un nid à poussières, bactéries et moisissures, contribuant à des odeurs et à un air malsain.

La gaine souple isolée, souvent en aluminium avec une structure en fil d’acier, présente une surface interne ondulée qui a tendance à retenir la poussière. Son nettoyage est quasi impossible sans risquer de la déchirer, ce qui en fait une solution moins hygiénique sur le long terme. Les gaines rigides offrent une bien meilleure perspective en termes d’hygiène. Le choix se fait principalement entre l’aluminium, l’acier galvanisé et le PVC.

Le tableau suivant synthétise les caractéristiques de chaque matériau, une comparaison essentielle pour faire un choix éclairé, comme le détaille une analyse de spécialistes en composants de climatisation.

L’aluminium rigide et l’acier galvanisé sont les champions de l’hygiène grâce à leur surface parfaitement lisse qui limite l’accroche des particules. Ils sont également rigides, ce qui permet un nettoyage mécanique (brossage) après plusieurs années d’utilisation. Le PVC est une bonne alternative, mais il présente un inconvénient notable.

Les gaines en PVC ont tendance à se charger en électricité statique, agissant comme un aimant à poussières fines qui s’accumulent sur les parois

– Clim Planète, Guide des gaines isolées 2024

Ce phénomène implique un besoin de nettoyage potentiellement plus fréquent. Pour un projet où la qualité de l’air est une priorité absolue et où la durabilité est recherchée, investir dans un réseau rigide en métal (aluminium ou galva) est sans conteste le meilleur choix sur le long terme.

Pourquoi votre gainable siffle et comment le rendre parfaitement silencieux ?

Nous avons vu que la principale cause du bruit de souffle est une vitesse d’air excessive. Mais d’autres bruits, comme les sifflements ou les vrombissements, peuvent provenir non pas des bouches, mais du réseau lui-même ou de l’unité intérieure. Ces bruits sont souvent liés aux turbulences de l’air et à la transmission des vibrations.

Un flux d’air parfaitement laminaire (calme et droit) est silencieux. Dès qu’il rencontre un obstacle, un coude serré ou un changement de section brutal, il devient turbulent, créant des micro-vibrations de l’air qui se traduisent par des sifflements. De plus, le ventilateur de l’unité intérieure génère des vibrations mécaniques qui peuvent se propager le long des gaines rigides et transformer tout le réseau en une caisse de résonance.

Heureusement, il existe des solutions d’ingénierie acoustique très efficaces pour traiter ces problèmes à la source et rendre une installation virtuellement inaudible. L’objectif est double : calmer le flux d’air et isoler les vibrations. Voici les techniques employées par les professionnels pour garantir un silence absolu :

• Installer un piège à son : Il s’agit d’une section de conduit contenant des matériaux absorbants (comme de la mousse acoustique) qui est installée juste après l’unité intérieure. Il « casse » les ondes sonores qui se propagent dans le conduit sans freiner le débit d’air.
• Utiliser un manchon souple : Pour éviter que les vibrations du moteur ne se propagent au réseau, une petite section de gaine souple (30 à 50 cm) est insérée entre la sortie de l’unité et le début du réseau rigide. Ce « manchon de désolidarisation » agit comme un amortisseur vibratoire.
• Surdimensionner les gaines : Comme nous l’avons vu, utiliser un diamètre supérieur (200 mm minimum en gaine principale) est la première étape pour réduire la vitesse et donc le bruit à la source.
• Installer des plénums avec déflecteurs : Un plénum de soufflage bien conçu n’est pas une simple boîte. Il peut contenir des déflecteurs internes ou un revêtement acoustique pour calmer et répartir le flux d’air turbulent sortant de l’unité avant qu’il n’entre dans les différentes gaines de distribution.

En combinant ces techniques, il est possible de créer un système où le seul moyen de savoir si la climatisation fonctionne est de sentir le léger mouvement d’air frais à la sortie de la bouche.

Deux fois plus de gaines, deux fois plus de nettoyage : la réalité de la maintenance double flux

Associer une VMC double flux à un système de climatisation gainable est une solution de plus en plus prisée pour un confort et une efficacité énergétique optimaux. Cependant, cette synergie a un coût souvent sous-estimé : la complexité et la rigueur de la maintenance. Vous ne gérez plus un seul réseau, mais deux réseaux de gaines distincts (air neuf/vicié pour la VMC, air soufflé/repris pour la clim) ou un réseau combiné, ce qui double les points de vigilance.

L’attrait pour la VMC double flux est compréhensible. Bien qu’elle représente une consommation électrique non négligeable, de l’ordre de 700 kWh/an, une VMC double flux de qualité peut générer jusqu’à 25% d’économies sur la facture de chauffage en récupérant les calories de l’air extrait. Mais cette performance a un prix : un entretien régulier et méthodique est indispensable pour maintenir l’efficacité et la salubrité du système. Des filtres encrassés ou un échangeur sale peuvent faire chuter le rendement et transformer votre installation en un bouillon de culture.

La maintenance d’un tel système combiné n’est pas une option, mais une obligation. Elle suit un calendrier précis qui garantit la longévité de l’équipement et la qualité de l’air que vous respirez.

• Tous les 3 mois : C’est la fréquence de nettoyage ou de remplacement des filtres (souvent de type G4 et F7). C’est l’opération la plus importante, car des filtres encrassés augmentent la consommation et réduisent le débit d’air.
• Tous les 6 mois : Un nettoyage des bouches d’insufflation (clim) et d’extraction (VMC) est nécessaire pour retirer la poussière accumulée.
• Chaque année : Le cœur du système, l’échangeur thermique de la VMC, doit être inspecté et nettoyé délicatement pour garantir une récupération de chaleur optimale.
• Tous les 7 à 10 ans : Un nettoyage professionnel complet des réseaux de gaines est recommandé. Cette opération, qui coûte entre 400 et 800€, utilise des brosses rotatives et de puissants aspirateurs pour éliminer les accumulations de poussières et de micro-organismes.

L’adage « deux fois plus de gaines, deux fois plus de nettoyage » est une réalité à intégrer dans votre budget de fonctionnement. Ignorer cette maintenance revient à annuler les bénéfices de votre investissement initial.

VMC Double Flux et Climatisation : sont-elles compatibles ou concurrentes ?

La question de l’interaction entre une VMC double flux et une climatisation gainable est centrale dans la conception d’une maison moderne et performante. S’agit-il de deux systèmes qui doivent cohabiter en parallèle ou peuvent-ils fusionner pour créer une solution intégrée ? La réponse est : les deux sont possibles, mais l’approche intégrée, bien que plus complexe, est la voie de l’avenir.

L’approche traditionnelle consiste à installer deux réseaux complètement indépendants : un pour la VMC (qui assure le renouvellement sanitaire de l’air) et un pour le gainable (qui gère le chauffage et le refroidissement). C’est la solution la plus simple à mettre en œuvre, mais elle implique une double installation de gaines dans les faux-plafonds et les combles. L’approche la plus innovante, mise en avant par des systèmes comme Airzone, consiste à utiliser le réseau de gaines de la climatisation pour distribuer également l’air neuf préchauffé (ou pré-refroidi) par la VMC. Dans ce cas, la VMC « injecte » l’air neuf dans le plénum de reprise du gainable, qui se charge ensuite de le traiter thermiquement et de le distribuer dans les pièces.

Cette synergie, comme le montre le cas d’une installation combinant VMC double flux et système Airzone, permet non seulement de réduire le nombre de gaines et de bouches, mais aussi de maximiser l’efficacité énergétique en s’assurant que l’air neuf est toujours à la bonne température. On parle alors de VMC thermodynamique lorsque la VMC intègre sa propre pompe à chaleur. Ces systèmes peuvent atteindre un Coefficient de Performance (COP) moyen de 3, signifiant qu’ils produisent 3 kWh de chaleur pour 1 kWh d’électricité consommée.

En conclusion, VMC double flux et climatisation ne sont pas concurrentes mais profondément complémentaires. Leur association intelligente est la clé pour atteindre les plus hauts standards de confort et d’efficacité énergétique (RT2012, RE2020). Cependant, cette convergence exige une conception et une mise en œuvre irréprochables par des professionnels maîtrisant ces deux technologies. Le choix d’une telle solution doit être un acte réfléchi, conscient de la complexité technique et des exigences de maintenance accrues.

Pour mettre en pratique ces conseils, l’étape suivante consiste à discuter en détail de ces points techniques avec votre installateur ou à les intégrer dans le cahier des charges de votre projet de construction ou de rénovation. Exigez la rigueur, car c’est elle qui garantira votre confort pour les années à venir.
