Gainable en rénovation : comment intégrer les conduits sans perdre 30 cm de plafond partout ?

L’idée d’installer une climatisation gainable dans un appartement haussmannien ou une maison d’architecte évoque souvent une image redoutée : celle d’un faux-plafond généralisé qui viendrait écraser les volumes et anéantir le charme des moulures ou d’une belle hauteur sous plafond. Pour beaucoup, le projet s’arrête là, face à un dilemme insoluble entre le confort thermique et la préservation de l’esthétique. La solution standard proposée est souvent radicale : sacrifier 25 à 30 centimètres sur toute la surface pour faire passer les gaines. Une proposition inacceptable pour tout propriétaire soucieux du détail et de l’harmonie de son intérieur.

Pourtant, cette vision binaire est le fruit d’une approche purement technique qui ignore les subtilités du design d’intérieur. Et si la contrainte technique devenait une opportunité créative ? Si, au lieu de subir un abaissement général, on pouvait sculpter l’espace pour intégrer le système de manière quasi invisible, en préservant l’âme du lieu ? La véritable élégance d’un système gainable ne se mesure pas seulement à la discrétion de ses grilles de soufflage, mais à l’intelligence de son intégration dans l’architecture même du bâtiment. Il s’agit de penser au-delà du Placo et d’envisager des solutions sur mesure qui tiennent compte du silence, du flux d’air, de la maintenance future et, bien sûr, du design.

Cet article adopte le point de vue de l’architecte d’intérieur pour transformer ce défi technique en un projet de design. Nous explorerons comment maîtriser la signature acoustique de votre installation, choisir des bouches qui s’intègrent au décor, évaluer le coût réel de l’invisibilité et anticiper les erreurs de conception. Surtout, nous verrons des stratégies concrètes pour loger un système gainable même là où cela semble impossible, sans dénaturer votre bien.

Pour naviguer à travers les différentes facettes de ce projet, cet article est structuré pour vous guider pas à pas, de la performance acoustique aux astuces d’intégration les plus ingénieuses. Voici les points que nous allons aborder en détail.

Pourquoi votre gainable siffle et comment le rendre parfaitement silencieux ?

La promesse d’un système gainable est l’invisibilité, mais celle-ci doit aussi être acoustique. Un sifflement constant ou un bruit de souffle sont les signes d’une conception ou d’une installation négligée, et transforment le rêve de confort en nuisance quotidienne. Ce bruit provient principalement de deux sources : une vitesse d’air trop élevée dans des gaines sous-dimensionnées et la transmission des vibrations de l’unité intérieure à la structure du bâtiment. Atteindre une signature acoustique quasi imperceptible est un objectif réaliste, mais qui ne laisse aucune place à l’improvisation.

La première bataille se gagne sur le dimensionnement du réseau de gaines. Un diamètre insuffisant force l’air à accélérer, créant un sifflement caractéristique au niveau des bouches de soufflage. La seconde se joue sur l’isolation des vibrations. L’unité centrale, même la plus silencieuse, génère des micro-vibrations qui, si elles ne sont pas absorbées, se propagent dans le faux-plafond et les murs, créant un bourdonnement sourd et permanent. Heureusement, des solutions techniques avancées existent pour traiter le problème à la source et garantir un silence absolu.

Pour neutraliser efficacement ces nuisances, une approche multi-couches est nécessaire. Il ne s’agit pas seulement de choisir un appareil silencieux, mais de désolidariser et d’absorber le bruit à chaque étape de son parcours. Voici les techniques essentielles :

• Installer des manchons acoustiques entre le plénum de l’unité et le départ des gaines pour étouffer les vibrations dès leur origine.
• Monter l’unité intérieure sur des plots anti-vibratiles (silent blocs) de qualité, qui agissent comme des amortisseurs empêchant la transmission des vibrations à la structure du faux-plafond.
• Sur-isoler les gaines avec au moins 100mm de laine de verre ou un matériau équivalent pour absorber le bruit de l’air circulant à l’intérieur et l’isoler de la pièce.

En combinant ces techniques, on transforme le réseau aéraulique en un système discret qui diffuse le confort sans jamais trahir sa présence par le bruit.

Fentes linéaires ou grilles standards : quel impact sur le flux d’air et le design ?

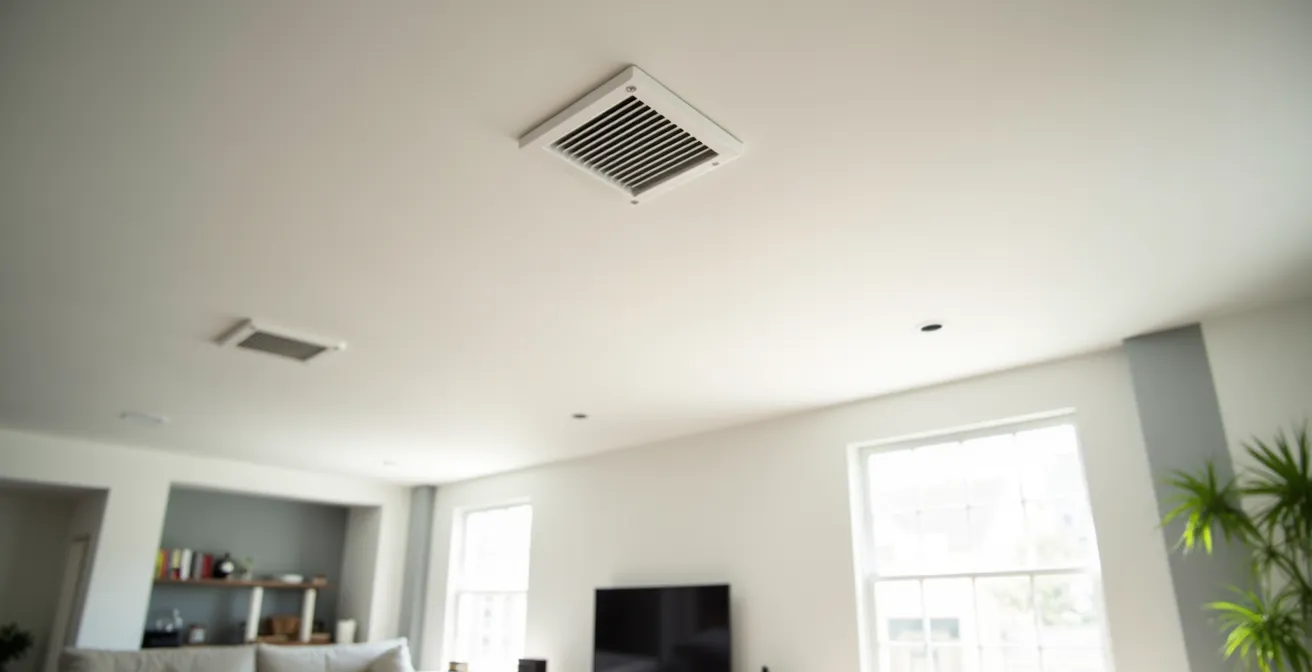

Le choix des bouches de soufflage est souvent perçu comme un simple détail de finition. C’est une erreur. Cet élément est à la croisée du design, du confort et de la performance acoustique. Dans un intérieur soigné, une grille standard en plastique blanc peut ruiner l’harmonie d’un plafond. À l’inverse, des fentes linéaires (ou « slot diffusers ») peuvent devenir un élément de design à part entière, soulignant une ligne architecturale ou se fondant totalement dans un joint creux.

L’impact visuel est immédiat. Les fentes linéaires, discrètes et élégantes, offrent une finition minimaliste qui s’intègre parfaitement aux intérieurs contemporains ou haussmanniens, tandis que les grilles traditionnelles, plus volumineuses, peuvent rompre l’esthétique d’un espace épuré.

Mais la différence ne s’arrête pas à l’esthétique. La conception même de ces bouches influence directement le confort ressenti. Une grille standard diffuse l’air de manière souvent directe, créant une sensation de « douche froide » désagréable si l’on se trouve en dessous. Les fentes linéaires, elles, sont souvent conçues pour utiliser un principe physique puissant : l’effet Coandă.

Opter pour des fentes linéaires n’est donc pas qu’un choix esthétique. C’est un choix de confort supérieur, qui garantit une diffusion de l’air plus douce, plus silencieuse et plus homogène, participant pleinement à l’objectif d’un système de climatisation parfaitement intégré et imperceptible.

Gainable ou Multi-split : quel surcoût réel pour l’invisibilité totale ?

Lorsque le projet d’intégration se heurte à des contraintes de hauteur, l’alternative du système multi-split (une unité extérieure pour plusieurs unités intérieures murales) est souvent mise sur la table. L’argument principal ? Un coût d’investissement initial plus faible. Cependant, pour une cible soucieuse de l’esthétique, cette comparaison est incomplète. Le multi-split impose la présence d’unités murales visibles, qui, même design, rompent la pureté des murs. Le gainable, lui, offre une invisibilité totale. La vraie question est donc : quel est le coût réel de cette invisibilité sur le long terme ?

Pour faire un choix éclairé, il faut dépasser le seul devis d’installation et analyser le Coût Total de Possession (Total Cost of Ownership) sur la durée de vie de l’équipement. Cette approche, digne d’un investisseur, inclut l’achat, l’installation, l’entretien annuel, la consommation énergétique et même l’impact sur la valeur du bien immobilier.

Le tableau suivant, basé sur une analyse comparative récente, met en perspective ces différents facteurs pour un logement équipé de quatre pièces. Il permet de visualiser les avantages et inconvénients de chaque solution au-delà du seul prix d’achat.

L’analyse est révélatrice. Si le gainable demande un investissement initial plus élevé, il se rattrape sur plusieurs points. L’entretien est plus simple et moins coûteux (un seul filtre, un seul système à vérifier). Sa consommation est souvent inférieure grâce à une meilleure synergie du système. Surtout, la plus-value immobilière générée est significativement plus importante. Dans l’immobilier de prestige, un système de climatisation centralisé et invisible est un argument de vente majeur, bien plus valorisé que des unités murales apparentes. Le surcoût initial s’analyse alors comme un investissement dans la valeur patrimoniale du bien.

L’erreur de conception qui rend votre gainable impossible à dépanner sans casser le plafond

L’obsession de l’invisibilité peut mener à une erreur critique : oublier la maintenance. Un système gainable parfaitement dissimulé mais inaccessible devient une bombe à retardement. Comme le rappelle un expert dans un guide d’installation professionnelle, le principe de base est intangible : « Il faut toujours garder à l’esprit que les connexions des appareils doivent toujours être accessibles en cas de fuite ou de démontage ». Le pire scénario pour un propriétaire est de devoir détruire un plafond impeccable pour une simple réparation ou pour changer un filtre.

La maintenabilité intégrée n’est pas une option, c’est une obligation de conception. Elle doit être pensée dès le départ, en collaboration avec l’architecte et l’installateur. Cela passe par la création de trappes de visite, mais pas n’importe comment. Une petite trappe de 40×40 cm peut suffire pour jeter un œil, mais elle sera inutile si le technicien doit remplacer une pièce volumineuse ou extraire l’unité intérieure. L’accès doit être à la fois visuel et physique.

La conception d’un accès de maintenance efficace doit permettre d’intervenir sur trois zones critiques : l’unité intérieure elle-même (pour le nettoyage des filtres et les réparations), le boîtier de raccordement électrique, et les registres motorisés du système de zonage (si présent). L’emplacement de la trappe est donc stratégique. Elle peut être dissimulée dans un placard, une buanderie, un dressing ou un faux-plafond de couloir, mais elle doit offrir un dégagement suffisant pour qu’un technicien puisse travailler confortablement.

Penser la maintenance, c’est aussi anticiper le remplacement futur de l’appareil. Des gaines flexibles avec une légère sur-longueur et un système de fixation de l’unité sur rails peuvent permettre de faire coulisser le bloc vers la trappe de visite, évitant un démontage destructeur. Ce souci du détail en amont est la meilleure assurance contre des coûts et des désagréments majeurs en aval.

Comment réguler la température chambre par chambre avec un système centralisé ?

Un des reproches souvent faits au système gainable traditionnel est son manque de flexibilité : la même température est soufflée dans toutes les pièces, ce qui est loin d’être idéal. On ne souhaite pas la même température dans une chambre à coucher (plus fraîche) que dans un salon. La solution à ce problème réside dans une technologie appelée le « système de zonage » ou « zone control ». C’est ce qui permet de transformer un système centralisé en une solution de confort sur-mesure.

Le principe est simple : chaque pièce (ou « zone ») est équipée de son propre thermostat. Ce thermostat commande un registre motorisé, une sorte de volet placé dans la gaine qui alimente la pièce. Lorsque la température de consigne est atteinte dans la chambre A, son thermostat envoie un signal pour fermer le registre, stoppant l’arrivée d’air frais, tandis que le salon B peut continuer à être climatisé. C’est l’équivalent de la tête thermostatique sur un radiateur, mais pour la climatisation.

Cette technologie apporte un double bénéfice. D’une part, un confort personnalisé inégalé, chaque occupant pouvant régler la température de sa pièce selon ses préférences. D’autre part, elle génère d’importantes économies d’énergie, car le système ne fonctionne que là où c’est nécessaire. Inutile de climatiser des chambres inoccupées pendant la journée.

L’ajout d’un système de zonage est un surcoût à l’installation, mais il est rapidement amorti par les économies d’énergie et, surtout, il est indispensable pour atteindre le niveau de confort attendu dans un habitat haut de gamme.

Bouche de 160mm ou 200mm : comment calculer le diamètre pour éviter le bruit de souffle ?

Le silence d’une installation gainable ne dépend pas seulement de la qualité de l’unité intérieure, mais de la physique des fluides. Le bruit de souffle, ce sifflement désagréable au niveau des bouches, est presque toujours la conséquence d’une vitesse d’air trop élevée dans les gaines. Cette vitesse est directement liée à deux paramètres : le débit d’air nécessaire pour climatiser la pièce et le diamètre de la gaine qui l’achemine. Choisir le bon diamètre n’est pas une question d’à-peu-près, c’est un calcul qui conditionne le confort acoustique.

Pour un confort optimal, la vitesse de l’air au niveau de la bouche de soufflage ne doit idéalement pas dépasser 2,5 mètres par seconde (m/s). Au-delà, le bruit devient perceptible. Au-dessus de 3 m/s, il devient gênant. Le tableau ci-dessous illustre parfaitement la relation entre le débit d’air (en mètres cubes par heure), le diamètre de la gaine et la vitesse de l’air résultante.

Cette analyse comparative, issue de données de fabricants, montre clairement l’impact du diamètre. Pour un même débit, augmenter le diamètre de la gaine réduit drastiquement la vitesse de l’air, et donc le bruit.

On voit qu’une gaine de 160mm devient bruyante dès 250 m³/h, alors qu’une gaine de 200mm reste confortable. Tenter de faire des économies en sous-dimensionnant les gaines est une garantie de déception sur le résultat final. Le dimensionnement est un acte technique fondamental qui doit être réalisé par un professionnel.

Pourquoi une clim Inverter est-elle plus silencieuse une fois la température atteinte ?

La technologie « Inverter » est aujourd’hui un standard, mais ses avantages, notamment acoustiques, sont souvent mal compris. Pour simplifier, un climatiseur traditionnel « tout-ou-rien » fonctionne comme un interrupteur : il tourne à 100% de sa puissance pour atteindre la température désirée, puis s’arrête complètement. Quand la température remonte, il redémarre brutalement. Ce cycle de marche/arrêt est source d’inconfort thermique et de bruit.

La technologie Inverter, elle, fonctionne comme l’accélérateur d’une voiture. Au lieu de s’arrêter, le compresseur adapte sa vitesse en continu. Pour atteindre la température, il va tourner à plein régime. Mais une fois la consigne atteinte, il va ralentir et fonctionner à un régime très bas (parfois 15-20% de sa capacité) juste pour maintenir la température. C’est cette modulation permanente qui change tout.

Le bénéfice acoustique est double. Premièrement, le système évite les bruits de démarrage et d’arrêt du compresseur. Deuxièmement, et c’est crucial pour un gainable, lorsque le système tourne à bas régime, la vitesse du ventilateur de l’unité intérieure diminue proportionnellement. Le débit d’air dans les gaines est réduit au minimum, rendant le flux d’air aux bouches pratiquement imperceptible et inaudible. C’est dans cette phase de maintien que la promesse de silence est réellement tenue.

Choisir un système Inverter n’est donc pas seulement un geste pour sa facture d’électricité. C’est le choix technologique indispensable pour garantir un silence de fonctionnement une fois le confort thermique atteint.

Climatisation gainable : est-ce possible dans une maison de plain-pied sans combles perdus ?

Le défi semble insurmontable : comment installer un réseau de gaines quand il n’y a ni combles au-dessus, ni sous-sol en dessous ? C’est la situation de nombreuses maisons de plain-pied ou d’appartements au dernier étage. La réponse conventionnelle est souvent négative, ou implique de sacrifier la hauteur sous plafond. Pour un projet qui vise l’excellence esthétique, il faut penser différemment et considérer le réseau de gaines non comme un problème à cacher, mais comme un élément à intégrer intelligemment dans l’aménagement intérieur.

La contrainte principale est bien la hauteur nécessaire. Il faut en général prévoir entre 30 à 40 cm de faux-plafond nécessaires pour loger une unité intérieure standard et le réseau de gaines principal. Plutôt que d’appliquer cette contrainte partout, l’approche architecturale consiste à la localiser. Il s’agit de créer des « pleins » techniques pour préserver les « vides » nobles. On ne baisse pas le plafond du salon, on utilise des espaces de circulation ou de service pour faire passer la technique.

Voici des stratégies concrètes qui permettent de réaliser l’impossible, en transformant la contrainte en un élément de design :

• Stratégie 1 : Le corridor technique. C’est la solution la plus élégante. On accepte de créer un faux-plafond uniquement dans le couloir, qui devient l’artère principale pour les gaines. De là, des gaines plus petites et plates peuvent alimenter les pièces adjacentes via des saignées minimales en partie haute des murs.
• Stratégie 2 : L’intégration au mobilier. La partie haute d’un grand dressing sur-mesure ou d’une bibliothèque toute hauteur peut être conçue pour dissimuler le passage des gaines. L’élément technique est absorbé par l’agencement.
• Stratégie 3 : Le choix d’une unité « Slim ». Il existe des unités intérieures extra-plates, dont l’épaisseur peut descendre sous les 20 cm. Elles réduisent considérablement la hauteur de faux-plafond nécessaire, rendant le projet viable dans plus de configurations.
• Stratégie 4 : Le placard technique. L’unité intérieure peut être logée verticalement ou horizontalement dans un placard technique dédié, un cellier ou une buanderie, qui servira de point de départ pour le réseau.

Ces solutions demandent une planification minutieuse et une collaboration étroite entre le climaticien, l’architecte et l’agenceur. Elles prouvent qu’avec de la créativité, le confort d’un système gainable est accessible même dans les configurations les plus complexes, sans jamais compromettre l’esthétique.

Pour transformer ces contraintes techniques en un atout esthétique pour votre intérieur, l’accompagnement par des professionnels – architecte d’intérieur et installateur spécialisé – est l’étape clé pour concevoir et réaliser un projet sur-mesure et réussi.
