Disjoncteur différentiel : pourquoi votre installation standard risque l’incendie avec une PAC ?

Installer soi-même sa pompe à chaleur est une source de fierté légitime. On maîtrise son chantier, on optimise son budget. Mais dans cet élan, une tentation fatale guette l’autoconstructeur : considérer le raccordement électrique comme une simple formalité. « Après tout, ce n’est qu’un appareil de plus à brancher ». C’est précisément là que le drame se prépare. Une PAC n’est pas un grille-pain. C’est un équipement de forte puissance dont l’appel de courant au démarrage peut mettre à genoux une installation électrique standard et, dans le pire des cas, provoquer une surchauffe menant à l’incendie.

La plupart des conseils se contentent de mentionner l’obligation d’un « circuit dédié » ou d’un « disjoncteur courbe D ». Mais ces termes techniques masquent une réalité brutale. Chaque composant, chaque choix de câble, chaque type de protection n’est pas une option de confort, mais une barrière de sécurité vitale. Oublier l’un de ces éléments, c’est comme construire une maison sans fondations. En tant qu’expert familier des rapports d’incidents, mon approche est celle de la tolérance zéro. La norme NF C 15-100 n’est pas un guide de bonnes pratiques, c’est un code de prévention contre des risques mortels. Ignorer une seule de ses règles, c’est jouer à la roulette russe avec votre domicile et votre famille.

Pour ceux qui préfèrent le format vidéo, cette présentation offre une vue d’ensemble sur le fonctionnement et les enjeux climatiques des pompes à chaleur, complétant les aspects sécuritaires que nous allons détailler.

Cet article n’est pas un tutoriel, c’est une alerte. Nous allons décortiquer ensemble chaque point de vigilance critique de votre installation électrique, en traduisant les exigences normatives en conséquences physiques directes. Comprendre ces risques est la seule façon de sécuriser réellement votre investissement et votre foyer.

Câble 1.5mm² ou 2.5mm² : le calcul de section pour éviter la surchauffe des fils

C’est l’erreur la plus commune et la plus silencieusement mortelle : sous-dimensionner la section du câble d’alimentation. Un fil trop fin pour l’intensité qu’il doit supporter se comporte comme une résistance. Il chauffe. D’abord imperceptiblement, puis la gaine plastique se dégrade, se fragilise, jusqu’à fondre et exposer les conducteurs. C’est le début de l’incendie, caché dans vos murs ou vos goulottes. Une pompe à chaleur est un appareil énergivore, avec une consommation pouvant aller, selon les modèles, de 35 kWh/m²/an pour une PAC air-eau à bien plus. Cette puissance exige une voie d’alimentation adaptée.

Le choix de la section (exprimée en mm²) n’est pas une option. Il dépend de deux facteurs critiques : la puissance de votre PAC et la longueur du câble qui la sépare du tableau électrique. Plus la distance est grande, plus la perte de tension est importante, ce qui nécessite une section supérieure pour compenser. Le calcul de l’intensité (Ampères) est la première étape : divisez la puissance de la PAC (Watts) par la tension (230V). Par exemple, une PAC de 4,6 kW (4600W) demandera 20A. Le disjoncteur sera donc un 20A, mais le câble ?

Le tableau ci-dessous n’est pas une suggestion, c’est un référentiel de sécurité minimum. Le respecter, c’est vous assurer que vos câbles ne deviendront pas des mèches d’allumage.

Un câble de 2.5mm² peut sembler suffisant pour une PAC de 5kW à 20 mètres, mais si la pose se fait dans une gaine isolante ou avec d’autres câbles, son échauffement sera plus important. Un professionnel prendra en compte le mode de pose pour parfois surdimensionner le câble par sécurité. C’est une marge de sécurité, pas une dépense superflue.

L’interrupteur de sécurité extérieur : est-il obligatoire pour l’entretien selon la norme ?

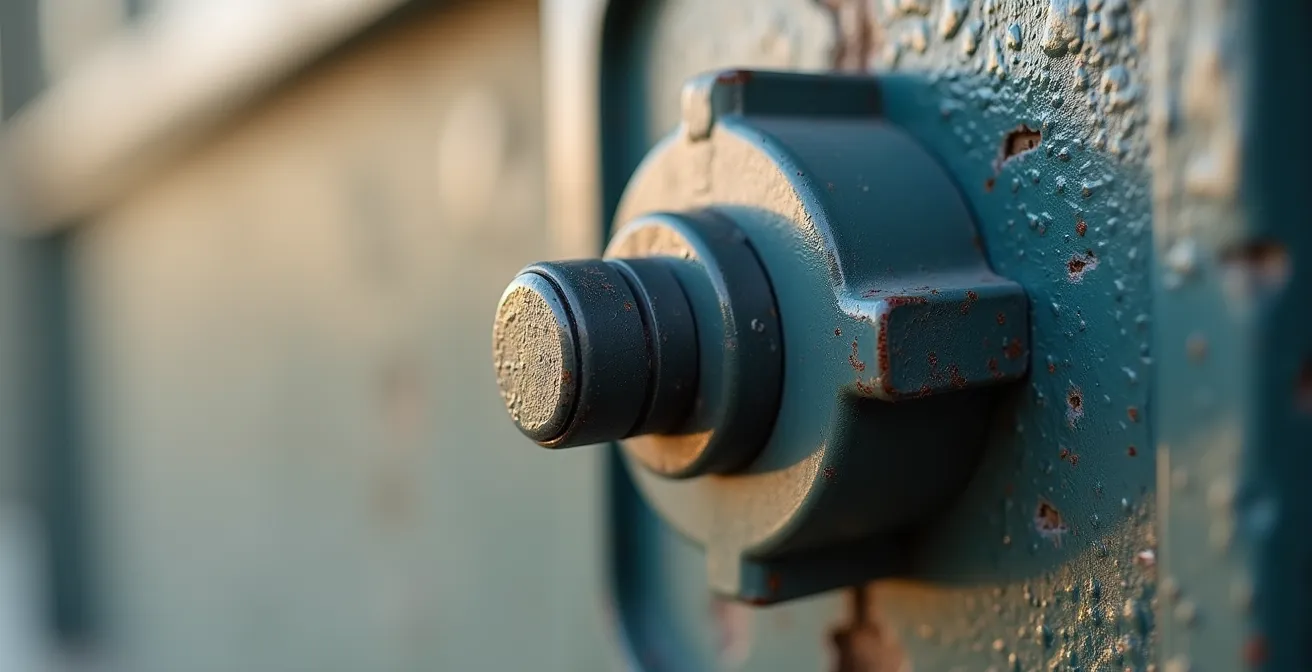

La réponse est un oui absolu. La norme NF C 15-100 impose un dispositif de coupure d’urgence à proximité immédiate de l’unité extérieure de la pompe à chaleur. Cet équipement, souvent un sectionneur ou un interrupteur-sectionneur, n’est pas un gadget. Il a une fonction vitale : permettre à toute personne (vous, un technicien de maintenance) de couper l’alimentation électrique de la PAC sans avoir à retourner au tableau électrique principal, qui peut se trouver à l’autre bout de la maison.

Imaginez un technicien intervenant sur le groupe extérieur pour une fuite de fluide. Il doit pouvoir consigner l’alimentation et la verrouiller (souvent par un cadenas) pour être certain que personne ne remettra le courant accidentellement pendant qu’il a les mains dans le circuit. C’est une question de vie ou de mort. Cet interrupteur de proximité doit être étanche (IP44 minimum) et résistant aux UV pour supporter les conditions extérieures. L’installation type recommandée par les fabricants inclut systématiquement ce sectionneur cadenassable, ainsi que des passages de câble via presse-étoupe pour garantir une étanchéité parfaite.

De plus, le câble reliant le tableau à ce sectionneur, puis à la PAC, doit être d’un type spécifique pour l’usage extérieur. Le câble H07RN-F est la référence : sa gaine en néoprène résiste à l’eau, aux UV, aux huiles et aux contraintes mécaniques. Utiliser un câble standard type R2V, même sous goulotte, est une non-conformité dangereuse, car sa gaine finira par se craqueler sous l’effet du soleil et de la pluie, exposant l’installation à des courts-circuits.

Orages et foudre : faut-il installer un parafoudre spécifique pour protéger l’électronique de la PAC ?

Une pompe à chaleur est un concentré d’électronique sensible : cartes de régulation, sondes, module Inverter… Un orage, même s’il ne frappe pas directement votre maison, peut induire des surtensions dévastatrices sur le réseau électrique. Ces pics de tension de plusieurs milliers de volts, qui ne durent qu’une fraction de seconde, sont suffisants pour « griller » instantanément les composants électroniques de votre PAC, transformant un investissement de plusieurs milliers d’euros en une boîte métallique inerte.

La norme NF C 15-100 est très claire. La protection contre les surtensions est obligatoire dans de nombreux cas, notamment dans les régions à forte densité de foudroiement ou pour les bâtiments équipés d’un paratonnerre. Mais une règle est souvent ignorée par les autoconstructeurs. Comme le précise l’expert Hager France dans son guide technique, la protection est un enjeu de proximité.

Pour les équipements à protéger situés à plus de 10 mètres du tableau, l’ajout d’un parafoudre supplémentaire est nécessaire. Un parafoudre sur l’installation de communication cuivre est obligatoire si le tableau BT en est équipé.

– Hager France, Guide technique sur la norme NF C 15-100

Concrètement, si votre unité extérieure est installée à 15 mètres de votre tableau électrique principal (où se trouve le parafoudre de tête), son efficacité est réduite. Une surtension peut encore se propager. Il est donc impératif d’installer un parafoudre de Type 2 dans le tableau divisionnaire ou à proximité de la PAC. De plus, toute installation de PAC exige une protection de catégorie de surtension II, ce qui implique des composants conçus pour résister à ces phénomènes. Ne pas prévoir cette protection, c’est laisser la porte ouverte à une destruction certaine de votre matériel au premier orage un peu violent.

Pourquoi il est interdit de brancher la clim sur le même circuit que les prises du salon ?

Penser pouvoir brancher sa PAC sur un circuit de prises existant est l’hérésie la plus dangereuse en autoconstruction. C’est une violation flagrante de la norme NF C 15-100 qui peut avoir des conséquences dramatiques. Un circuit de prises standard est protégé par un disjoncteur de 16A ou 20A et câblé en 1.5mm² ou 2.5mm². Il est conçu pour alimenter plusieurs appareils de faible puissance (télé, lampes, chargeurs…). Une PAC, même de faible puissance, peut consommer à elle seule 10A à 15A en fonctionnement normal. La marge est quasi nulle.

Le cas pratique est simple : votre PAC de 3.5 kW (environ 15A) tourne. Vous branchez un aspirateur de 2 kW (environ 8.7A) sur une prise du même circuit. La demande totale passe à près de 24A, dépassant la capacité du disjoncteur de 20A. Il va disjoncter. Mais le vrai danger est plus subtil. Si vous branchez un appareil moins puissant, la surcharge peut être juste en dessous du seuil de déclenchement, mais suffisante pour provoquer une surchauffe lente et continue des câbles. C’est une recette pour un incendie. Les statistiques des installateurs sont sans appel : selon eux, près de 80% des pannes électriques domestiques résultent d’un circuit partagé mal conçu.

Un circuit partagé « contamine » également l’alimentation des autres appareils. Les démarrages et arrêts du compresseur de la PAC créent des micro-variations de tension qui peuvent endommager les appareils électroniques sensibles (ordinateurs, téléviseurs) branchés sur le même circuit. C’est pourquoi la norme impose un circuit spécialisé et dédié pour tout appareil de forte puissance comme une PAC. Cela signifie : un disjoncteur unique dans le tableau, une ligne de câble directe et sans aucune dérivation, et une arrivée unique pour la PAC. Il n’y a aucune exception à cette règle.

Défaut de terre : pourquoi toucher votre groupe extérieur peut devenir dangereux ?

Imaginez ce scénario : par temps humide, vous touchez la carcasse métallique de votre unité extérieure. Une décharge électrique violente vous parcourt le corps. Scénario catastrophe ? Non, une conséquence directe et prévisible d’une mise à la terre défaillante ou inexistante. La mise à la terre est une protection vitale contre le risque d’électrocution. Son rôle est de fournir un chemin de fuite sécurisé pour le courant en cas de défaut d’isolement à l’intérieur de l’appareil.

Si un fil sous tension se dénude et touche la carcasse métallique de la PAC, celle-ci devient « vivante », c’est-à-dire qu’elle est sous tension. Sans une bonne terre, le courant ne peut pas s’écouler. L’appareil semble fonctionner normalement, mais sa carcasse est un piège mortel. La première personne qui la touchera servira de conducteur vers la terre, subissant une électrocution potentiellement fatale. Avec une terre conforme, ce courant de défaut s’écoule immédiatement, provoquant une surcharge qui fait sauter le disjoncteur différentiel 30mA en une fraction de seconde, coupant l’alimentation avant que l’accident ne se produise.

Une bonne terre n’est pas juste un fil vert et jaune. C’est une connexion physique à un piquet de terre (ou une boucle en fond de fouille) dont l’efficacité se mesure. La norme NF C 15-100 exige une résistance de terre inférieure à 100 Ohms. Un professionnel digne de ce nom doit effectuer une mesure avec un telluromètre et vous fournir la valeur. Des signes comme de légers picotements au toucher des appareils, ou des déclenchements fréquents du différentiel sans raison apparente, sont des alertes rouges d’une terre défaillante. La question à poser à votre électricien n’est pas « Avez-vous fait la terre ? », mais « Avez-vous mesuré la valeur de la prise de terre et quelle est sa valeur en Ohms ?« . Exigez une réponse chiffrée.

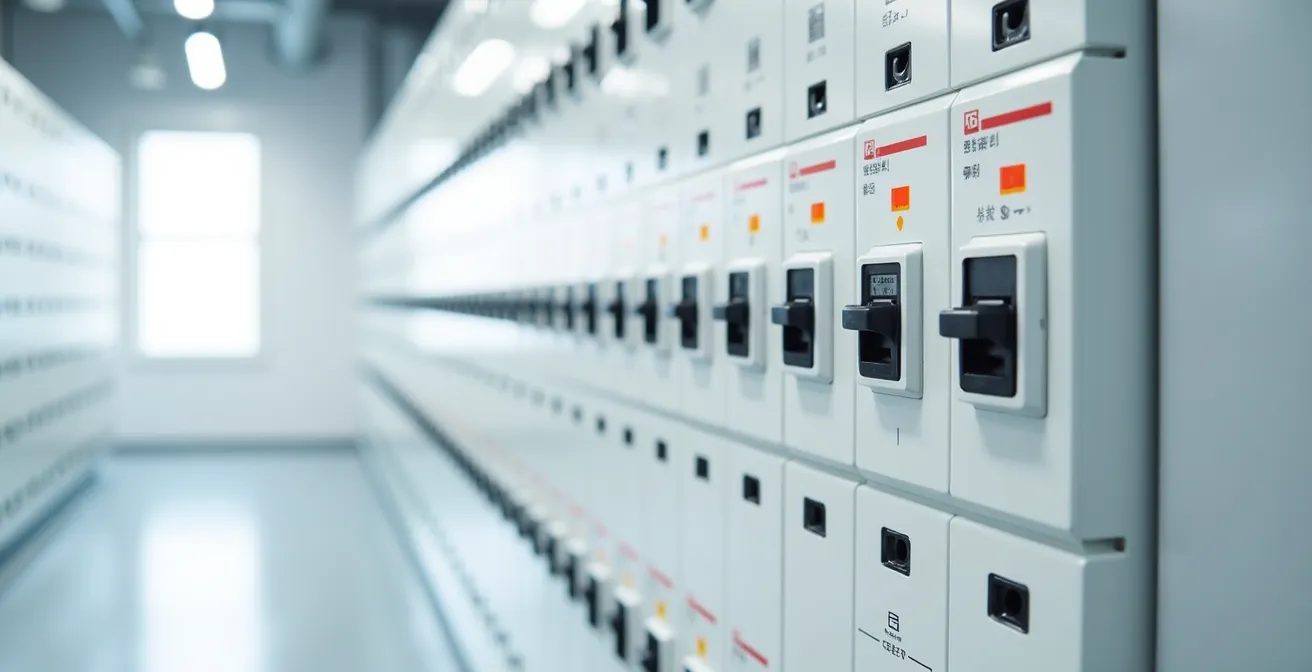

Disjoncteur courbe D : pourquoi votre installation électrique standard ne suffit pas ?

Voici le cœur du problème, le point technique qui différencie fondamentalement une PAC de tout autre appareil. Au démarrage, le compresseur d’une PAC provoque un pic d’intensité très élevé, appelé « appel de courant ». Ce pic, bien que très bref, peut être 10 à 15 fois supérieur à l’intensité nominale de l’appareil. Un disjoncteur standard, de type « courbe C », utilisé pour les circuits de prises ou d’éclairage, est conçu pour réagir très vite à une surcharge. Face à l’appel de courant d’une PAC, il interprétera ce pic comme un court-circuit et disjonctera instantanément, à chaque démarrage.

Utiliser un disjoncteur courbe C est donc une garantie de panne. La solution normative est d’utiliser un disjoncteur courbe D. La différence fondamentale réside dans leur « seuil magnétique », c’est-à-dire leur tolérance à ces pics de courant très courts. Un courbe D est spécifiquement conçu pour supporter ces appels de courant élevés sans disjoncter, tout en assurant une protection efficace contre les vrais courts-circuits et les surcharges prolongées.

Ce tableau résume la différence critique entre les deux types de disjoncteurs. Utiliser une courbe C pour une PAC est une non-conformité majeure qui rend l’installation inutilisable.

Mais l’expertise ne s’arrête pas là. Les PAC modernes utilisant des variateurs de vitesse (technologie Inverter) peuvent générer des courants de fuite spécifiques. Pour éviter les déclenchements intempestifs du différentiel 30mA, les fabricants comme Legrand imposent désormais une protection encore plus évoluée. Selon le guide professionnel de Legrand sur la norme NF C 15-100, l’utilisation d’un dispositif différentiel de type F (ou A-HI) est requise. Celui-ci est immunisé contre les déclenchements parasites liés à l’électronique de puissance, assurant une protection fiable sans coupures inutiles.

Démarrage progressif : comment l’Inverter protège votre compteur et votre abonnement EDF ?

La technologie « Inverter » a révolutionné le monde des pompes à chaleur, et ses bénéfices vont bien au-delà des simples économies d’énergie. Un modèle non-Inverter fonctionne en mode « Tout ou Rien » : le compresseur démarre à 100% de sa puissance, provoquant le fameux pic de courant, puis s’arrête une fois la température atteinte. Une PAC Inverter, elle, est bien plus subtile. Elle fait varier la vitesse de son compresseur pour ajuster sa puissance en continu, en fonction des besoins réels. Le démarrage est donc progressif et sans à-coups.

Cette différence a un impact direct sur votre installation électrique et votre budget. Un cas pratique est éloquent : une PAC non-Inverter sur un abonnement de 9 kVA peut, avec son pic de démarrage de 7kW, faire disjoncter votre compteur général, surtout si d’autres appareils fonctionnent en même temps. La seule solution est alors de passer à un abonnement supérieur de 12 kVA, ce qui représente un surcoût annuel significatif. En revanche, une PAC Inverter, grâce à son démarrage lissé, ne dépassera que rarement 2 ou 3 kW, s’intégrant sans heurt à votre abonnement existant. Comme le montre une étude de cas comparative sur un abonnement de 9kVA, l’économie peut atteindre 200€ par an juste sur le coût de l’abonnement.

Au-delà de l’aspect financier, ce démarrage en douceur préserve toute votre installation électrique. Moins de stress sur les câbles, moins de sollicitation sur le disjoncteur principal, et une durée de vie prolongée pour les composants mécaniques du compresseur. C’est pourquoi de nombreux installateurs certifiés considèrent qu’un abonnement de 12 kVA minimum est recommandé pour une PAC, mais cette préconisation s’applique surtout aux anciens modèles non-Inverter. La technologie Inverter offre donc une double protection : pour votre portefeuille et pour la pérennité de votre installation.

Installation de PAC : les 5 étapes critiques où les artisans bâclent souvent le travail

Même en faisant appel à un professionnel, la vigilance reste de mise. Une installation de PAC comporte des étapes critiques où un travail négligé peut compromettre la sécurité et la performance de votre système. Connaître ces points faibles vous permet de poser les bonnes questions et d’inspecter le travail avec un œil averti. Un artisan pressé ou peu scrupuleux peut être tenté de prendre des raccourcis qui vous coûteront cher à long terme.

Le premier point de contrôle est bien sûr le tableau électrique : l’association d’un disjoncteur courbe D avec un différentiel Type F est-elle respectée ? Un différentiel Type AC, standard pour les circuits classiques, est une non-conformité grave. Le deuxième point est la mesure de la terre : a-t-elle été effectuée avec un appareil dédié et la valeur documentée ? Une simple inspection visuelle ne garantit rien.

Le circuit frigorifique est un autre point souvent bâclé. Le tirage au vide, qui consiste à éliminer toute trace d’air et d’humidité du circuit avant la charge en fluide, doit durer au minimum 30 minutes. Un tirage au vide trop court laissera de l’humidité qui se transformera en acide et détruira le compresseur de l’intérieur. Enfin, la conformité du câblage (section, type H07RN-F en extérieur) et la présence du sectionneur de proximité sont les dernières barrières de sécurité à vérifier impérativement.

Ne prenez aucun risque avec l’électricité. Votre installation doit être parfaite, sans le moindre compromis. Avant toute mise sous tension, exigez une validation par un électricien qualifié ou un organisme de contrôle. Votre sécurité, celle de votre famille et l’intégrité de votre maison n’ont pas de prix.
